| ①產品名稱： | 氣動塑料蝶閥 |
| ②產品型號： | D671S,D671X |
| ③口徑規格： | DN50-DN300 |
| ④工作壓力： | 1.0～1.6Mpa |
| ⑤閥體材質： | 塑料 |
| ⑥產品品牌： | 吉邁(上海制造) |
| ⑦聯系我們： | 021-51078382? 15000726608 |
| ⑧在線 QQ： | 2487747836??? 362995749 |
| ⑨產品簡要： | 氣動塑料蝶閥重量輕.耐腐蝕性強,氣動塑料蝶閥被應用于多個領域,如一般純水和生活飲水的管路系統.排水和污水管路系統.鹽水和海水管路系統.酸堿和化學溶液系統等多個行業,氣動塑料蝶閥品質得到廣大用戶的認可. |
氣動塑料蝶閥重量輕、耐腐蝕性強，氣動塑料蝶閥被應用于多個領域，如一般純水和生活飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，氣動塑料蝶閥品質得到廣大用戶的認可。氣動塑料蝶閥外型結構緊湊美觀，本體重量輕容易安裝 耐腐蝕性強，應用范圍廣，材質衛生無毒 耐磨損、容易拆卸，維護簡單易安裝。
|
空氣驅動 |
壓縮空氣4-6bar(可帶手輪) |
|
公稱通徑 |
50～300mm |
|
公稱壓力 |
1.0～1.6Mpa |
|
適用溫度 |
0～+60℃ |
|
連接方式 |
對夾 |
|
閥結構 |
A型 |
|
閥體材質 |
UPVC、CPVC、PP |
|
閥芯材質 |
UPVC、CPVC、PP、PTFE |
|
密封材質 |
FPM、EPDM、NBR |
|
適用介質 |
PVC兼容的食品工業化學溶劑 |
|
可選附件 |
限位開關、定位器、電磁閥、減壓閥 |

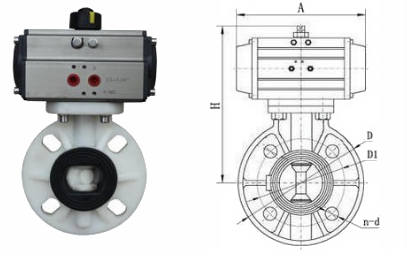

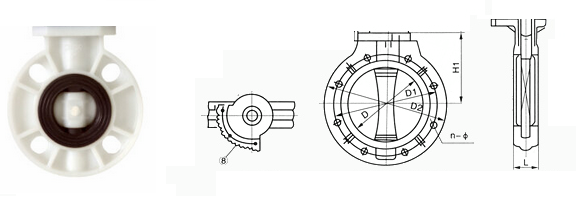

主要外形尺寸
|
通徑 |
英寸″ |
尺寸 |
|||||||||
|
L |
D1 |
D2-ANSI |
D2-JIS |
D2-DIN |
D3 |
H |
N-φm-ANSI |
N-φm-JSI |
N-φm-DIN |
||
|
50 |
2 |
43 |
56.5 |
120.39 |
120 |
125 |
165 |
103 |
4-19 |
4-19 |
4-18 |
|
65 |
2 1/2 |
47.5 |
70 |
139.44 |
140 |
145 |
185 |
113 |
4-19 |
4-19 |
4-18 |
|
80 |
3 |
47.5 |
79 |
152.4 |
150 |
160 |
201 |
115 |
4-19 |
4-19 |
4-18 |
|
100 |
4 |
57.2 |
103 |
190.5 |
175 |
180 |
229 |
135 |
8-19 |
8-19 |
8-18 |
|
125 |
5 |
66 |
130 |
216 |
210 |
210 |
257 |
165 |
8-22 |
8-23 |
8-18 |
|
150 |
6 |
74 |
151 |
241.55 |
240 |
240 |
285 |
177 |
8-22 |
8-23 |
8-23 |
|
200 |
8 |
87.5 |
200 |
298.5 |
290 |
295 |
343 |
210 |
8-22 |
8-23 |
8-23 |
|
250 |
10 |
110 |
255 |
362 |
355 |
350 |
411 |
240 |
12-25 |
12-25 |
12-23 |
|
300 |
12 |
129 |
311 |
432 |
400 |
400 |
490 |
297 |
12-25 |
12-25 |
|
