| ①產品名稱： | 氣動衛生級蝶閥 |
| ②產品型號： | D681X,D661X,D621X |
| ③口徑規格： | DN25-DN200 |
| ④工作壓力： | 0.6MPA-1.6MPA |
| ⑤閥體材質： | 球墨鑄鐵，鑄鋼，不銹鋼 |
| ⑥產品品牌： | 吉邁(上海制造) |
| ⑦聯系我們： | 021-51078382? 15000726608 |
| ⑧在線 QQ： | 2487747836??? 362995749 |
| ⑨產品簡要： | 氣動衛生級蝶閥是由氣動執行器和衛生級卡箍蝶閥兩部分組裝而成，以凈化干燥壓縮空氣為動力源，也可通過回訊器或閥門定位器等附件，接受電信號進行瞬間開關或連續過程控制. |
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速
2、扭矩輕，操作方便，省力靈巧
3、密封材料耐老化、耐腐蝕，使用壽命長等特點
4、可以任何位置安裝，維修方便
5、具有結構緊湊、裝拆方便等優點。
6、意大利品質，正常使用壽命可達百萬次
衛生級氣動外螺紋蝶閥制造檢驗標準
|
設計與制造 |
結構長度 |
法蘭尺寸 |
壓力-溫度 |
試驗-檢驗 |
|
GB/T2238-1989 |
GB/T12221-1989 |
GB/T9113.1-2000 |
GB9131 |
GB/T13927 JB/T9092 |
衛生級氣動外螺紋蝶閥技術參數
|
公稱通徑 |
DN（mm） |
15～50 |
||
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
空氣、水、蒸氣、油品等。 |
|||
|
驅動形式 |
手動、氣傳動、電傳動。 |
|||
|
連接方式 |
快裝式、卡箍式、外螺紋、焊接式等 |
|||
衛生級氣動外螺紋蝶閥零件材質
|
零件名稱 |
材料 |
|
閥體 |
304、316、316L |
|
閥板 |
304、316、316L |
|
密封圈 |
硅橡膠、氟橡膠、聚四氟 |
|
閥桿 |
304、316、316L |
|
填料 |
硅橡膠、氟橡膠、聚四氟 |
|

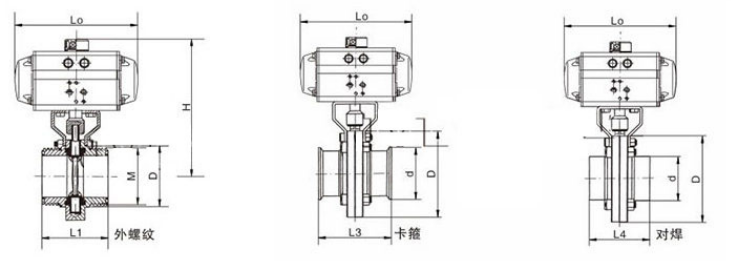

衛生級快裝卡箍式蝶閥尺寸表/3A |
||||||
|
|
Size |
O |
B |
Kxk |
A |
H |
|
1" |
78.0 |
25.4 |
8.0×8.0 |
100.0 |
39.0 |
|
|
3/4" |
78.0 |
25.4 |
8.0×8.0 |
100.0 |
39.0 |
|
|
1" |
78.0 |
50.5 |
8.0×8.0 |
100.0 |
39.0 |
|
|
1 1/2" |
86.0 |
50.5 |
8.0×8.0 |
100.0 |
39.0 |
|
|
2" |
102.0 |
64.0 |
8.0×8.0 |
100.0 |
45.0 |
|
|
2 1/2" |
115.0 |
77.5 |
10.0×10.0 |
104.0 |
51.0 |
|
|
3" |
128.0 |
91.0 |
10.0×10.0 |
112.0 |
60.0 |
|
|
4" |
154.0 |
119.0 |
11.0×11.0 |
120.0 |
67.0 |
|
|
5" |
185.0 |
145.0 |
11.0×11.0 |
128.0 |
77.0 |
|
|
6" |
215.0 |
167.0 |
11.0×11.0 |
160.0 |
92.5 |
|
|
8" |
285.0 |
217.0 |
14.0×14.0 |
180.0 |
107.5 |
|
