| ①產品名稱： | 氣動三偏心蝶閥 |
| ②產品型號： | D643H,D673H |
| ③口徑規格： | DN50-DN2000 |
| ④工作壓力： | 0.6MPA-2.5MPA |
| ⑤閥體材質： | 球墨鑄鐵，鑄鋼，不銹鋼 |
| ⑥產品品牌： | 吉邁(上海制造) |
| ⑦聯系我們： | 021-51078382? 15000726608 |
| ⑧在線 QQ： | 2487747836??? 362995749 |
| ⑨產品簡要： | 氣動法蘭硬密封蝶閥系列產品，是長壽命、節能型蝶閥。其結構采用三維偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。 |
氣動三偏心蝶閥系列產品，是長壽命、節能型蝶閥。其結構采用三維偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕、耐高溫、抗靡損的可靠性。適用于食品、醫藥、石油化工、電廠、鋼廠、工業環保水處理及高層建 筑、供排水管道上作調節流量和截斷流體佳裝置。該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
|

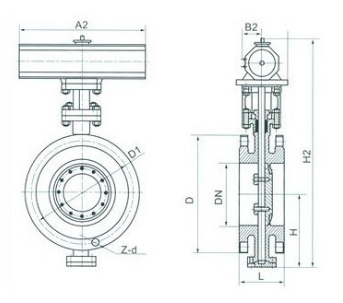

結構長度L |
外形尺寸（參考值） |
連接（標準值） |
參考 |
|||||||||
|
H |
Dt343H |
PN0.6MPa |
PN1.0MPa |
|||||||||
|
短 |
長 |
H1 |
A1 |
B1 |
D |
D1 |
z-d |
D |
D1 |
z-d |
||
|
108 |
150 |
112 |
350 |
180 |
200 |
140 |
110 |
4-14 |
165 |
125 |
4-18 |
17 |
|
112 |
170 |
115 |
370 |
180 |
200 |
160 |
130 |
4-14 |
185 |
145 |
4-18 |
20 |
|
114 |
180 |
120 |
380 |
180 |
200 |
190 |
150 |
4-18 |
200 |
160 |
8-18 |
23 |
|
127 |
190 |
138 |
420 |
180 |
200 |
210 |
170 |
4-18 |
220 |
180 |
8-18 |
25 |
|
140 |
200 |
164 |
460 |
180 |
200 |
240 |
200 |
8-18 |
250 |
210 |
8-18 |
40 |
|
140 |
210 |
175 |
555 |
270 |
280 |
165 |
225 |
8-18 |
285 |
240 |
8-22 |
47 |
|
152 |
230 |
208 |
605 |
270 |
280 |
320 |
280 |
8-18 |
340 |
295 |
8-22 |
60 |
|
165 |
250 |
243 |
680 |
270 |
280 |
375 |
335 |
12-18 |
395 |
350 |
12-22 |
95 |
|
178 |
270 |
283 |
800 |
380 |
420 |
440 |
395 |
12-22 |
445 |
400 |
12-22 |
124 |
|
190 |
290 |
310 |
835 |
380 |
420 |
490 |
445 |
12-22 |
505 |
460 |
16-22 |
181 |
|
216 |
310 |
340 |
915 |
450 |
470 |
540 |
495 |
16-22 |
565 |
515 |
16-26 |
260 |
|
222 |
330 |
380 |
960 |
480 |
490 |
595 |
550 |
16-22 |
615 |
565 |
20-26 |
338 |
|
229 |
350 |
410 |
1020 |
480 |
490 |
645 |
600 |
20-22 |
670 |
620 |
20-26 |
360 |
|
267 |
390 |
470 |
1225 |
480 |
660 |
755 |
705 |
20-26 |
780 |
725 |
20-30 |
540 |
|
292 |
430 |
550 |
1355 |
640 |
660 |
860 |
810 |
24-26 |
895 |
840 |
24-30 |
580 |
|
318 |
470 |
640 |
1470 |
640 |
660 |
975 |
920 |
24-30 |
1015 |
950 |
24-33 |
845 |
|
330 |
510 |
710 |
1545 |
750 |
860 |
1075 |
1020 |
24-30 |
1115 |
1050 |
28-33 |
1050 |
|
410 |
550 |
770 |
1795 |
850 |
860 |
1175 |
1120 |
28-30 |
1230 |
1160 |
28-36 |
1500 |
|
470 |
630 |
890 |
1965 |
850 |
900 |
1405 |
1340 |
32-33 |
1455 |
1380 |
32-39 |
2000 |
零部件：
|
技術參數 |
閥體參數 |
|
|
氣缸形式 雙作用、單作用 |
公稱壓力 PN6、PN10、PN16、PN25、PN40 |
|
|
環境溫度 -20℃～ 80℃ |
連接方式 法蘭JB、GB(特選ANSI、JIS) |
|
|
氣源壓力 雙作用4～8bar,單作用5～8bar |
閥體材質 WCB、SS304、SS316、SS316L |
|
|
|
閥板材質 WCB、SS304、SS316、SS316L |
|
|
功能選項 |
密封材料 Y(多層或混合硬密封）、S（不銹鋼金屬密封） |
|
|
防 爆 型 防爆等級：dIIBT4 |
工作溫度 |
C6：-30℃～250℃(Y) |
|
信號反饋 X1機械無源信號，X2有源信號 |
C7：-30℃～350℃(S) |
|
|
手動功能 氣動閥可選手輪、手動開閥、關閥功能 |
C8：-40℃～400℃(S) |
|
|
調 節 型 輸入4-20mA信號，實現球閥調節功能 |
C9：-40℃～450℃(S) |
|
|
|
|
|
|
標準規范 |
|
|
|
設計依據 GB標準、ABSI標準 |
附件選項 |
|
|
法蘭標準 GB9113、GB9113、GB9115 |
回 訊 器 也叫限位開關，遠程反饋開關信號 |
|
|
設計標準 GB 12238 API609 |
電 磁 閥 雙作用選兩位五通，單作用選兩位三通 |
|
|
結構長度 GB/12221 ANSI B16.10 |
三 聯 件 可對氣源穩壓、過濾、氣缸加潤滑油 |
|
|
法蘭連接 GB/12221 ANSI B16.10 |
手輪機構 轉動手輪機構，可實現手動開、關閥 |
|
|
法蘭連接尺寸 JB/9113、JB/T79 ANSI B16.5(2～24'') |
電器定位器 輸入4-20mA信號，實現球閥調節功能 |
|
|
ANSI B16.47(26～32'') |
備 注 氣缸參數請另參考所選配的氣動執行器資料 |
|
|
實驗和檢驗 JB/T9092 API598 |
|
|
|
零件結構材質表 |
||||
|
|
材質 |
|||
|
序號 |
零件名稱 |
C |
P |
R |
|
1 |
內六角螺絲 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
2 |
閥蓋 |
WCB |
1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
3 |
墊片 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
4 |
閥座 |
不銹鋼 柔性石墨、PTFE |
||
|
5 |
墊片 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
6 |
蝶板 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
7 |
圓柱銷 |
45 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
8 |
下蓋 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
9 |
墊片 |
不銹鋼 柔性石墨、PTFE |
||
|
10 |
襯套 |
PTFE復合軸承 |
||
|
11 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
12 |
閥桿 |
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
13 |
支架 |
WCB |
WCB |
WCB |
|
14 |
鍵 |
45 |
45 |
45 |
|
15 |
襯套 |
PTFE復合軸承 |
||
|
16 |
填料 |
柔性石墨、PTFE |
||
|
17 |
壓蓋 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
18 |
氣動執行器 |
LDP系列、LDSK系列、AW系列 |
||
