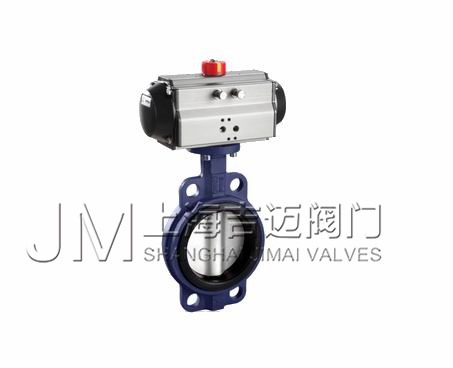

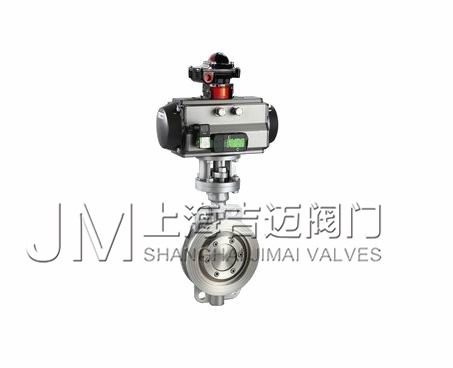

| ①產品名稱： | 氣動UPVC塑料蝶閥 |
| ②產品型號： | D671S,D671X |
| ③口徑規格： | DN50-DN250 |
| ④工作壓力： | 0.6MPA-1.6MPA |
| ⑤閥體材質： | 塑料 |
| ⑥產品品牌： | 吉邁(上海制造) |
| ⑦聯系我們： | 021-51078382? 15000726608 |
| ⑧在線 QQ： | 2487747836??? 362995749 |
| ⑨產品簡要： | upvc氣動塑料蝶閥耐腐蝕性強，被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。 |
|
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
公稱壓力 |
PN1.0、1.6MPa |
||||||||
|
連接形式 |
對夾式 |
||||||||
|
密封材質 |
FPM、EPDM、NBR |
||||||||
|
適用溫度 |
0～+60℃ |
||||||||
|
閥體材質 |
UPVC、CPVC、PP |
||||||||
|
閥芯材質 |
UPVC、CPVC、PP、PTFE |
||||||||
|
適用介質 |
PVC兼容的食品工業化學溶劑 |
||||||||
|
配用執行機構 |
GT、AT、AW系列單雙作用氣動執行器 |
||||||||
|
控制方式 |
開關兩位控制、4～20mA模擬量信號控制 |
||||||||
氣動塑料蝶閥執行器技術參數
|
執行器型號 |
GT、AT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構、雙作用執行機構 |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
采用新型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
氣動塑料蝶閥主要零件材料
|
零件名稱 |
材料名稱 |
|
閥體 |
UPVC、PPR、PVDF |
|
蝶板 |
UPVC、PPR、PVDF |
|
閥座 |
EPDM、FPM |
|
閥桿 |
2Cr13、45# |
|
"O"型圈 |
EPDM、FPM |
氣動塑料蝶閥主要性能規范
|
公稱通徑 |
DN（mm） |
50～300 |
||
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用溫度 |
≤60℃ |
|||
|
適用介質 |
空氣、水、氣體、油品等 |
|||

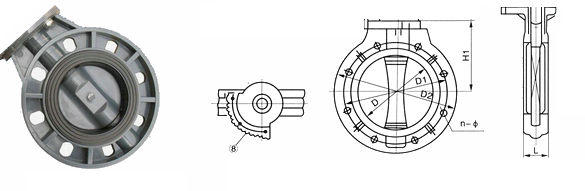

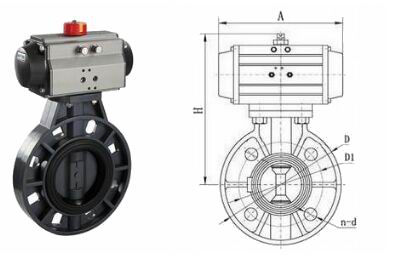

氣動塑料蝶閥安裝連接尺寸
|
通徑 |
英寸″ |
尺寸 |
||||||||
|
長度 |
D |
D1-ANSI |
D1-JIS |
D1-DIN |
H |
N-d-ANSI |
N-d-JSI |
N-d-DIN |
||
|
50 |
2 |
43 |
56.5 |
120.39 |
120 |
125 |
103 |
4-19 |
4-19 |
4-18 |
|
65 |
2 1/2 |
47.5 |
70 |
139.44 |
140 |
145 |
113 |
4-19 |
4-19 |
4-18 |
|
80 |
3 |
47.5 |
79 |
152.4 |
150 |
160 |
115 |
4-19 |
4-19 |
4-18 |
|
100 |
4 |
57.2 |
103 |
190.5 |
175 |
180 |
135 |
8-19 |
8-19 |
8-18 |
|
125 |
5 |
66 |
130 |
216 |
210 |
210 |
165 |
8-22 |
8-23 |
8-18 |
|
150 |
6 |
74 |
151 |
241.55 |
240 |
240 |
177 |
8-22 |
8-23 |
8-23 |
|
200 |
8 |
87.5 |
200 |
298.5 |
290 |
295 |
210 |
8-22 |
8-23 |
8-23 |
|
250 |
10 |
110 |
255 |
362 |
355 |
350 |
240 |
12-25 |
12-25 |
12-23 |
|
300 |
12 |
129 |
311 |
432 |
400 |
400 |
297 |
12-25 |
12-25 |
12-23 |
