    氣動切斷蝶閥

    ①產品名稱：  氣動切斷蝶閥
    ②產品型號：  D671X,D641X,D673H,D643H
    ③口徑規格：  DN250-DN2000
    ④工作壓力：  1.0mpa-2.5mpa
    ⑤閥體材質：  鑄鋼，不銹鋼
    ⑥產品品牌： 吉邁(上海制造)
    ⑦聯系我們： 021-51078382? 15000726608
    ⑧在線 QQ： 2487747836??? 362995749
    ⑨產品簡要： D673H,D643H氣動切斷蝶閥氣動快速切斷蝶閥廣泛應用在食品、醫藥、化工、石油、電力、；冶金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

    氣動切斷蝶閥產品簡介/ Product Introduction

    氣動切斷蝶閥采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能佳的目的。因此被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上，是調節流量和截?cái)嗔黧w的佳裝置。

    氣動切斷蝶閥產品特點/ Features

    1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
    2、本蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
    3、本蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
    4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
    5、本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；
    6、耐高溫、耐低溫、耐腐蝕性。
    7、采用雙作用氣缸推動，啟閉力矩大、動作速度快，閥門啟閉迅速，流阻損失小。
    8、氣缸采用緩沖設計，提高了使用壽命；氣缸上裝有消聲器，以減小噪音對環境的污染。適用于高爐煤氣、轉爐煤氣等可燃性氣體管道中要求快速切斷場合。

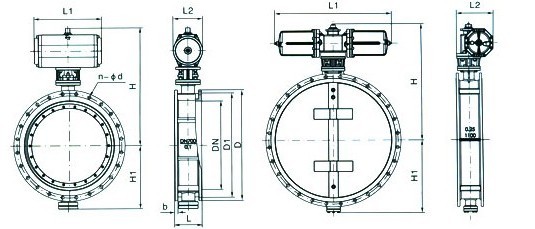

    氣動切斷蝶閥產品結構圖/ Product Structure

    氣動切斷蝶閥產品結構圖、

    氣動切斷蝶閥產品參數/ Product parameters


    適用介質：加熱爐煤氣、高爐煤氣、轉爐煤氣等 單程啟閉時間：DN≤1200，S≤2秒；DN≥1400，S≤3.5秒 執行機構 采用新型系列AT/AW型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式 1、齒輪式雙活塞，輸出力矩大，體積小。

    2、氣缸選用鋁金材料，重量輕、外形美觀。
    3、可在頂部、底部安裝手動操作機構。
    4、齒條式連接可調節開啟角度、額定流量。
    5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
    6、IS05211標準連接為產品的安裝更換提供了方便。
    7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
      型號解析

    閥門類型

    閥門驅動方式

    閥門兩端鏈接方式

    閥結構形式代號

    閥體材料

    D代表蝶閥

    氣動-6

    4代表法蘭

    3代表三偏心

    F代表氟塑料

    主要連接尺寸 D643(H、Y)-1.0、2.5(0.1、0.25MPa)

    公稱通徑

    外形尺寸

    連接尺寸

    執行器型號

    PN1.0

    PN2.5

    L1

    L2

    H

    H1

    L

    D

    D1

    b

    n-φd

    1

    D

    D1

    b

    n-φd

    250

    348

    159

    584

    595

    140

    375

    335

    16

    12-18

    165

    375

    335

    24

    12-18

    GTD145

    300

    348/627

    176/200

    635/630

    645

    170

    440

    395

    16

    12-22

    178

    440

    395

    24

    12-22

    GTD160/AW13

    350

    378/627

    176/200

    660/655

    645

    170

    490

    445

    16

    12-22

    190

    490

    445

    24

    12-22

    GTD160/AW13

    400

    432/627

    206/200

    750/696

    745

    190

    540

    495

    16

    16-22

    216

    540

    495

    24

    16-22

    GTD160/AW13

    450

    524/627

    228/200

    805/728

    745

    190

    595

    550

    16

    16-22

    222

    595

    550

    24

    16-22

    GTD190/AW13

    500

    524/850

    228/270

    850/820

    745

    190

    645

    600

    20

    20-22

    229

    645

    600

    26

    20-22

    GTD210/AW17

    600

    524/850

    228/270

    905/875

    970

    210

    755

    705

    20

    20-26

    267

    755

    705

    26

    20-26

    GTD210/AW17

    700

    648/1158

    275/350

    1000/1084

    970

    210

    860

    810

    20

    24-26

    292

    860

    810

    26

    24-26

    GTD255/AW20

    656

    648/1158

    275/350

    1060/1084

    1020

    210

    975

    920

    20

    24-30

    318

    975

    920

    26

    24-30

    GTD255/AW20

    900

    648/1158

    275/350

    1110/1084

    1220

    250

    1075

    1020

    20

    24-30

    330

    1075

    1020

    26

    24-30

    GTD255/AW20

    1000

    715/1158

    324/375

    1200/1126

    1220

    250

    1175

    1120

    20

    28-30

    410

    1175

    1120

    26

    28-30

    GTD300/AW25

    1200

    715/1158

    324/375

    1330/1256

    1240

    250

    1375

    1320

    20

    32-30

    470

    1375

    1320

    28

    32-30

    GTD300/AW25

    1400

    795/1448

    380/460

    1540/1483

    1460

    300

    1675

    1520

    20

    36-30

    530

    1675

    1520

    30

    36-30

    GTD350/AW28

    1600

    795/1448

    380/460

    1605/1540

    1250

    300

    1790

    1730

    24

    40-30

    600

    1790

    1730

    34

    40-30

    GTD350/AW28

    1656

    1880

    545

    1640

    1520

    300

    1990

    1930

    24

    44-30

    670

    1990

    1930

    36

    44-30

    AW35

    2000

    1880

    545

    1740

    1520

    300

    2190

    2130

    24

    48-30

    760

    2190

    2130

    38

    48-30

    AW35
