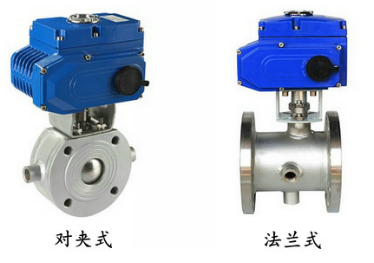

| ①產品名稱： | 電動保溫球閥 |
| ②產品型號： | BQ941F、BQ971F |
| ③口徑規格： | DN20-DN200 |
| ④工作壓力： | 1.6mpa-6.4mpa |
| ⑤閥體材質： | 碳鋼，不銹鋼 |
| ⑥產品品牌： | 吉邁(上海制造) |
| ⑦聯系我們： | 021-51078382? 15000726608 |
| ⑧在線 QQ： | 2487747836??? 362995749 |
| ⑨產品簡要： | BQ941F型電動保溫球閥該產品具有良好的保溫保冷特性,且閥門的通徑和管徑一至,介質呈直線流動,阻力小,適合容易凝固.高粘度的液體介質. |
|
公稱通徑 |
DN15～200、NPS 3/4～8 |
|||
|
公稱壓力(Mpa) |
PN1.6~2.5、Class150~300、10K、20K |
|||
|
閥門材料及適用工況 |
零件名稱 |
材 料 |
||
|
3.閥體 |
WCB |
CF8(304) |
CF8M(316) |
|
|
2.閥座 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
|
4.密封圈 |
聚四氟乙烯、對位聚笨 |
|||
|
5.球體 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
|
6.閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
|
1.夾套 |
25 |
25 |
25 |
|
|
7.填料 |
聚四氟乙烯、柔性石墨 |
|||
|
適用介質 |
水、蒸汽、油品 |
硝酸等腐蝕性介質 |
醋酸等腐蝕性介質 |
|
|
適用溫度 |
-29～180℃(聚四氟乙烯)、-20～300℃（對位聚笨） |
|||
|
設計制造 |
GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351 |
|||
|
結構長度 |
GB/T 12221-1989、ANSI B16.10；JIS B2002 |
|||
|
連接法蘭 |
JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214 |
|||
|
壓力試驗 |
JB/T 9092-1999、API 598 |
|||
|
傳動方式 |
手動、蝸輪蝸桿傳動、氣動、電動。 |
|||

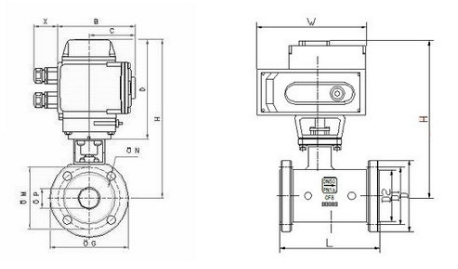

產品外形及結構尺寸：
BQ941F型電動保溫球閥主要外形及結構尺寸
|
公稱通徑 |
d |
L |
D |
E |
Q |
H |
W |
管螺紋 |
||
|
(mm) |
(in) |
(mm) |
(in) |
P |
||||||
|
20 |
3/4" |
19 |
117 |
40 |
1.5" |
58.5 |
147 |
101 |
170 |
G3/4" |
|
25 |
1" |
25 |
127 |
50 |
2" |
62.5 |
156 |
106 |
170 |
G3/4" |
|
40 |
1 1/2" |
38 |
165 |
65 |
2.5" |
63.5 |
181 |
125 |
250 |
G3/4" |
|
50 |
2" |
51 |
178 |
80 |
3" |
68 |
218 |
135 |
250 |
G3/4" |
|
80 |
3" |
76 |
229 |
150 |
6" |
82 |
275 |
193 |
350 |
G3/4" |
|
100 |
4" |
102 |
254 |
200 |
8" |
83 |
300 |
265 |
420 |
G3/4" |
|
150 |
6" |
152 |
292 |
250 |
10" |
95 |
403 |
355 |
800 |
G3/4" |
|
200 |
8" |
203 |
330 |
300 |
12" |
100 |
492 |
410 |
800 |
G3/4" |
