①產品名稱: | 電動法蘭蝶閥 |
②產品型號: | D941X |
③口徑規格: | DN50-DN2000 |
④工作壓力: | 1.0MPA-2.5MPA |
⑤閥體材質: | 球墨鑄鐵,鑄鋼,不銹鋼 |
⑥產品品牌: | 吉邁(上海制造) |
⑦聯系我們: | 021-51078382? 15000726608 |
⑧在線 QQ: | 2487747836??? 362995749 |
⑨產品簡要: | 電動法蘭式軟密封蝶閥通常由角行程電動執行機構(0~90°部分回轉)和蝶閥整體通過機械連接,經過安裝調試后共同組成。 |
1、一種可遠程控制的自控蝶閥,同時具備法蘭蝶閥的特點,可配蝶閥口徑較廣;
2、電源是電動蝶閥的驅動能源,動力源廣泛,適用范圍廣,節省人力資源,更有工作效率;
3、操作方便,容易滿足各種控制要求,選配不同的電動執行器就可實現,信號反饋、調節流量、防爆等功能;
4、可實現超小型化,可實現機械自鎖性,可更換不同密封圈,滿足不同工況。
技術參數
公稱通徑DN(mm) |
50~1200 |
公稱壓力 |
PN1.0、1.6、2.5MPa |
法蘭標準 |
JB/T79、GB/T9113、HG20594-97 |
連接形式 |
法蘭式 |
閥板形式 |
垂直板式 |
流量特性 |
近似快開型 |
動作范圍 |
0~90° |
泄露量 |
按GB/T4213-92,為Kv值的10-4 |
基本誤差 |
±2.5% |
回差 |
±2.5% |
死區 |
1% (可調) |
可調范圍 |
50:1 |
配置執行機構 |
可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構 |
控制方式 |
開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制) |
執行器技術參數
執行器類別 |
引進型JO系列執行器參數 |
引進型3610R系列執行器參數 |
引進型HQ系列執行器參數 |
電源電壓 |
標準:220V AC單相 可選:110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
||
輸出力矩 |
50N·M~2000N·M |
50N·M~1500N·M |
50N·M~3000N·M |
動作范圍 |
0~90° 0~360° |
0~90° |
0~90°、0°~270°可選 |
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4~20mA模擬量信號控制) |
||
動作時間 |
15秒/30秒/60秒 |
10秒/15秒/30秒 |
18S~112S |
保護裝置 |
過熱保護 |
過載保護 |
內置過熱保護、過載保護 |
環境溫度 |
-30°~60° |
-30°~60° |
-20℃~+70℃ |
手動操作 |
同附帶手柄操作 |
同附帶手柄操作 |
機械離合機構,配手輪操作 |
機械限位 |
電氣、機械二重限位 |
電氣、機械二重限位 |
2個外部調整螺栓 |
防護等級 |
IP65 |
IP55 |
IP65、IP67、可定制IP68 |
防爆等級 |
無防爆 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
位置測量 |
可選裝開關或電位計 |
比例控制單元 |
電位計、比例控制單元 |
驅動電機 |
8W/E |
AC可逆電機 |
鼠籠式異步電機 |
進線接口 |
PE1/2〞進線線鎖 |
2-PF 1/2〞進線線鎖 |
2個 PF 3/4” |
殼體材料 |
鋁合金 |
鋼,鋁合金 |
鋼,鋁合金,鋁青銅,聚碳酸脂 |
外涂層 |
干粉,環氧聚酯,具有超強防腐功能 |
零件材料
零件名稱 |
材料名稱 |
閥體 |
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
蝶板 |
鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼 |
密封圈 |
橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料 |
閥桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
填料 |
聚四氟乙烯、柔性石墨 |
性能規范
公稱通徑DN(mm) |
DN50~1200 |
||||
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
|
低壓氣密試驗 |
0.5~0.7 |
||||
適用介質 |
水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) |

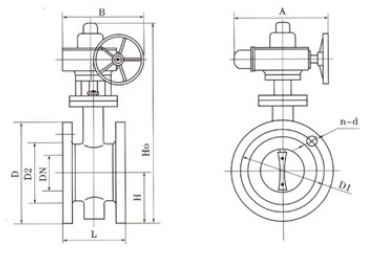

D941X/J-(6.10.16)Z.Q.C.P.R系列
公稱通徑 |
結構長度(標準值) |
外形尺寸(參考值) |
連接尺寸(標準值) |
參考重量 |
|||||||||||||||
0.6MPa |
1.0 MPa |
1.6 MPa |
|||||||||||||||||
毫米 |
英寸 |
L |
H |
Ho |
A |
B |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
|
50 |
2 |
108 |
82.5 |
443 |
125 |
125 |
140 |
110 |
88 |
4-14 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
13 |
65 |
21/ |
112 |
92.5 |
463 |
125 |
125 |
160 |
130 |
108 |
4-14 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
4-18 |
14 |
80 |
3 |
114 |
100 |
483 |
125 |
125 |
190 |
150 |
124 |
4-18 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
15.5 |
100 |
4 |
127 |
110 |
498 |
125 |
125 |
210 |
170 |
144 |
4-18 |
220 |
180 |
156 |
8-18 |
220 |
180 |
156 |
8-18 |
19.5 |
125 |
5 |
140 |
125 |
682 |
325 |
245 |
240 |
200 |
174 |
8-18 |
250 |
210 |
184 |
8-18 |
250 |
210 |
184 |
8-18 |
25.5 |
150 |
6 |
140 |
142.5 |
736 |
325 |
245 |
265 |
225 |
199 |
8-18 |
285 |
240 |
211 |
8-22 |
285 |
240 |
211 |
8-22 |
28.5 |
200 |
8 |
152 |
170 |
800 |
325 |
245 |
320 |
280 |
254 |
8-18 |
340 |
295 |
266 |
8-22 |
340 |
295 |
266 |
12-22 |
48 |
250 |
10 |
165 |
197.5 |
895 |
363 |
313 |
375 |
335 |
309 |
12-18 |
395 |
350 |
319 |
12-22 |
405 |
355 |
319 |
12-26 |
69 |
300 |
12 |
178 |
222.5 |
956 |
363 |
313 |
440 |
395 |
363 |
12-22 |
445 |
400 |
370 |
12-22 |
460 |
410 |
370 |
12-26 |
91 |
350 |
14 |
190 |
252.5 |
1029 |
363 |
313 |
490 |
445 |
413 |
12-22 |
505 |
460 |
429 |
16-22 |
520 |
470 |
429 |
16-26 |
110 |
400 |
16 |
216 |
282.5 |
1103 |
363 |
313 |
540 |
495 |
463 |
16-22 |
565 |
515 |
480 |
16-26 |
580 |
525 |
480 |
16-30 |
140 |
450 |
18 |
222 |
307.5 |
1186 |
465 |
439 |
595 |
550 |
518 |
16-22 |
615 |
565 |
530 |
20-26 |
640 |
585 |
548 |
20-30 |
180 |
500 |
20 |
229 |
335 |
1280 |
546 |
431 |
645 |
600 |
568 |
20-22 |
670 |
620 |
582 |
20-26 |
715 |
650 |
609 |
20-33 |
215 |
600 |
24 |
267 |
390 |
1321 |
546 |
556 |
755 |
705 |
667 |
20-26 |
780 |
725 |
682 |
20-30 |
840 |
770 |
720 |
20-36 |
290 |
700 |
28 |
430 |
447.5 |
1431 |
546 |
556 |
860 |
810 |
772 |
24-26 |
895 |
840 |
794 |
24-30 |
910 |
840 |
794 |
24-36 |
560 |
800 |
32 |
470 |
507.5 |
1542 |
546 |
556 |
975 |
920 |
878 |
24-30 |
1015 |
950 |
901 |
24-33 |
1025 |
950 |
901 |
24-39 |
910 |
900 |
36 |
510 |
557.5 |
1800 |
617 |
706 |
1075 |
1020 |
978 |
24-30 |
1115 |
1050 |
1001 |
28-33 |
1125 |
1050 |
1001 |
28-39 |
1500 |
1000 |
40 |
550 |
615 |
2363 |
632 |
706 |
1175 |
1120 |
1078 |
28-30 |
1230 |
1160 |
1112 |
28-36 |
1255 |
1170 |
1112 |
28-42 |
1750 |
1200 |
48 |
630 |
727.5 |
2583 |
632 |
706 |
1405 |
1340 |
1295 |
32-33 |
1455 |
1380 |
1328 |
32-39 |
1485 |
1390 |
1328 |
32-48 |
2180 |
1400 |
56 |
710 |
837.5 |
2710 |
790 |
1338 |
1630 |
1560 |
1510 |
36-36 |
1675 |
1590 |
1530 |
36-42 |
1685 |
1590 |
1530 |
36-48 |
2400 |
1600 |
64 |
790 |
957.5 |
2845 |
868 |
1476 |
1830 |
1760 |
1710 |
40-36 |
1915 |
1820 |
1750 |
40-48 |
1930 |
1820 |
1750 |
40-56 |
2870 |
1800 |
72 |
870 |
1057 |
3060 |
868 |
1476 |
2045 |
1970 |
1918 |
44-39 |
2115 |
2020 |
1950 |
44-18 |
2130 |
2020 |
1950 |
44-56 |
3380 |
2000 |
80 |
950 |
1162.5 |
3350 |
965 |
1600 |
2265 |
2180 |
2125 |
48-42 |
2325 |
2230 |
2150 |
48-48 |
2345 |
2230 |
2150 |
48-62 |
4010 |
